干货满满,做煤改电项目必看,电磁采暖锅炉系统设计方案

返回列表 来源: 发布日期: 2019.11.12



一、项目概况:

该项目为大型高速服务区采暖项目,位于河北省张家口市,占地面积4800m²,大厅举架5.5米,钢筋混凝土结构,采暖要求白天供暖温度在15℃± 2℃,晚上可低温运行,保证温度在8℃±2℃。结合实际情况,设计2台霖鼎240kwLD-DC-240 工业电磁采暖锅炉+30t 蓄热水箱提供采暖和生活热水热源,电磁采暖锅炉与原暖气片连接供暖。

 linding(716)

二、设计要求:

1、考虑本项目的特殊环境地理位置、采用暖气片供暖,保温状况良好。本地区最低气温估计可能会下降至-25℃,采暖要求白天供暖温度在15℃± 2℃,晚上可低温运行,保证温度在8℃±2℃。现根据实际情况,霖鼎工程师对项目作出特定设计。

2、为了更好的节约能耗,本项目设计采用峰谷电蓄能供暖。

3根据我国北方地区电磁采暖锅炉设计原则,1kw 供暖 10m² 的要求,本工程建筑面积 约 4800m²,故选用 240kw 电磁采暖锅炉 2 台。共 480kw

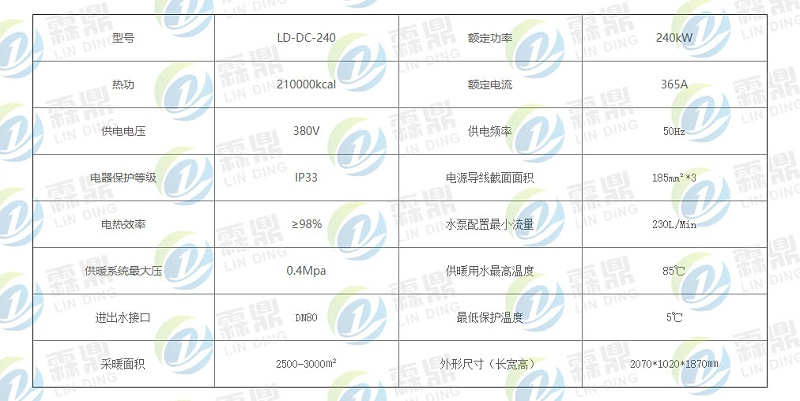

如下为霖鼎240kw电磁采暖炉参数表:

 240kw电磁采暖炉参数表



三、供电设备的设计

1、电流电柜设计计算及电缆选用。由于采用 2 240kw 电磁采暖锅炉,故选用 3*185mm²+95mm²的铜电缆 2 根。

2、低压配电柜的设计

根据电流电缆的计算,低压配电柜选用的总开关为 1250A,两路电磁采暖锅炉输出空开各为 500A,水泵输出空开为 50A,电压表的量程为 450V,电流表的量程为 1000A



四、蓄热水箱设计

为充分利用 22:00--6:00 时间段谷电(电价为峰电的一半),本工程采用蓄热方式供暖。

因为现有锅炉房面积限定,最大能制作 30T 的蓄热水箱,故蓄热水箱的容积为 30T

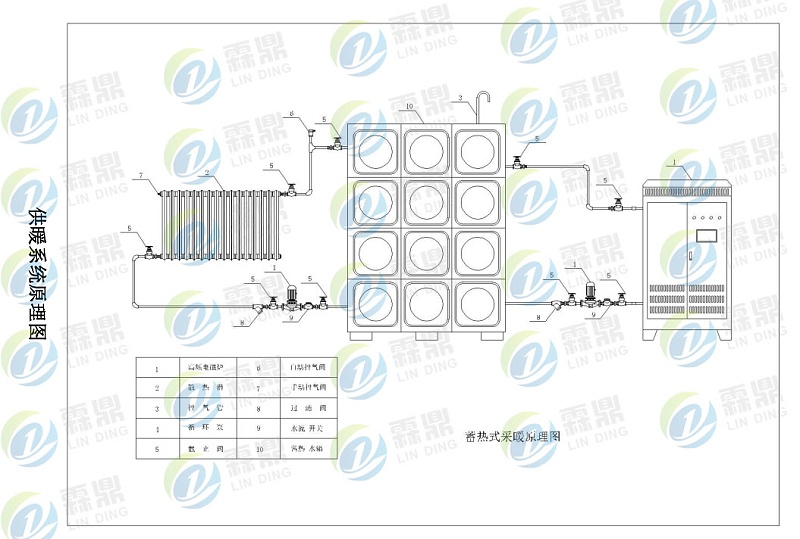

霖鼎电磁采暖系统设计原理图:

电磁采暖系统原理图

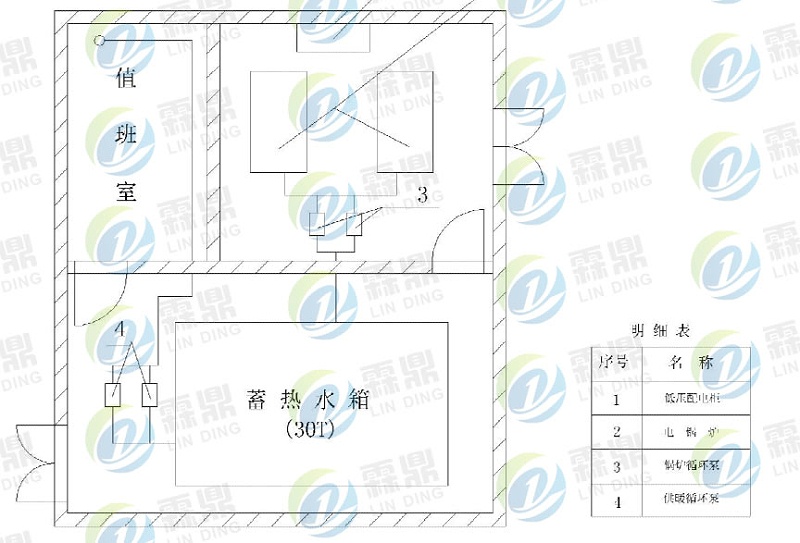

霖鼎电磁采暖系统设计示例图:


霖鼎设计方案2

五、霖鼎电磁锅炉产品的优势:

1、软启动软关闭,无运行噪音,无触点功率元器件,无火花无启动冲击电流,整个运行过程安静无电路噪音,热损失少热效高。热效率可达98%以上,比传统电锅炉加热方式节能35%以上。



2、采用目前国内先进的电磁感应加热技术,应用变频电磁感应加热原理,属于非接触式加热,真正的水电分离,永不漏电,安全可靠。从根本上避免了因燃煤、天然气、煤气、燃油释放一氧化碳而导致的中毒和电热棒漏电等不安全因素。



3、内置军工特种磁感应加热体内胆,具有高抗氧化性、耐高温性,系统循环水经磁感应加热体加热磁化后,长期不结水垢,不会因为结垢影响发热,造成电能浪费,使用寿命可达20年。不像电阻式采暖锅炉因水质问题容易产生结垢,年年维修,更换加热棒而增加费用。



4、使用方便,可连接到现有的供暖系统上,兼容所有水供暖系统。节省空间,安装便捷,无值守运行,无人工费用。广泛应用于4s店、工厂、学校、农村信用社宾馆、医院、供热及洗浴热水工程。

 微信图片_20190909162936
