新闻与案例,与您共享

煤改电项目实例,电磁采暖系统工程及技术参数详解

返回列表 来源: 作者: 发布日期: 2019.08.20

今天,小编为大家分享一则霖鼎电磁采暖锅炉的工程设计案例。 该水泥厂位于河北省张家口市,在此之前使用燃煤锅炉供暖,不仅消耗了大量的煤炭,而且它的燃烧效率低,其排放出来的气体有污染大气的二氧化硫、不完全燃烧产生的一氧化碳以及二氧化碳,而且管理不方便。为了响应政府节能减排的号召,为祖国首都的蓝天尽一份力,通过各方面的考虑,该水泥厂决定取缔燃煤锅炉供暖,采用霖鼎电磁采暖炉为水泥厂供暖。

 linding(471)


一、 项目简介

    项目名称:河北省张家口市某水泥厂锅炉改造项目

    采暖面积:1400平米

功能需求:冬季供暖,保证全厂房冬季采暖需求

采暖方案:1台霖鼎120kwLD-DC-120工业电磁采暖锅炉 工业+24000L蓄热水箱



二、 工程概述

该项目地处张家口山区,冬季整体比较寒冷,最低温度达到-25℃左右,采暖面积约1400㎡左右,考虑该项目的特点及对室内温湿度的要求,工程的投资、运行效益等,设计 1台霖鼎120kwLD-DC-120工业电磁采暖锅炉工业+24000L 蓄热水箱提供采暖和生活热水热源,电磁采暖锅炉 与原暖气片连接供暖。



三、 工程详情

    1、原煤锅炉已经拆除,安装一台120kw的电磁采暖锅炉,现场水泵接头,存在安全隐患,其次与本锅炉不配套,建议更换。

    2、电磁采暖锅炉与原系统对接需要管道,阀门,柔性接头,管道保温等;

    3、系统用水建议采用软化水,配软化水系统各一套。

    4、配备24吨热水箱1个。

5、建议系统清洗,原系统未使用软化水,年久管道系统腐蚀严重,影响采暖效果,若不清洗对现装新锅炉有很大的影响。



四、 方案设计依据

1、《采暖设计规范》

2、《实用供热设计手册》

3、《建筑节能设计规范》

4、《建筑采暖设计技术措施》

5、《商业和公共建筑物的采暖设计参数》

 linding(486)


五、 供暖负荷及费用

采暖面积负荷指标取80w-100w/m2,霖鼎电磁采暖锅炉采用恒温技术,室内温度按20度计算,整个采暖期150 天,电磁采暖锅炉每天满载运行时间折合6小时(温度到了18度,电磁采暖锅炉根据温度自动降低输出功率恒温运行,根据以上情况,一平方米的电采暖运行费用可按以下公式计算:

单位面积热负荷×热负荷系数×每天工作时间×采暖期天数×电费单价=整个采暖期单位面积的采暖费用(0.08kw/m2×0.8× 6小时×150天×0.5/度= 28.8元/㎡)。

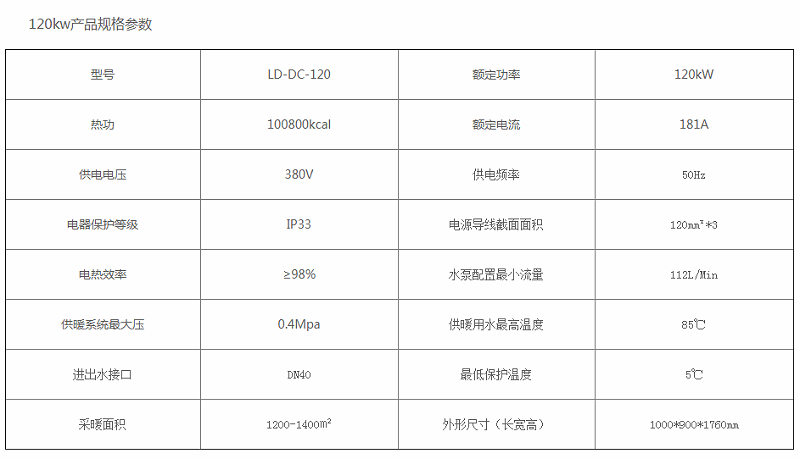

六、 霖鼎120kw工业电磁采暖锅炉技术参数

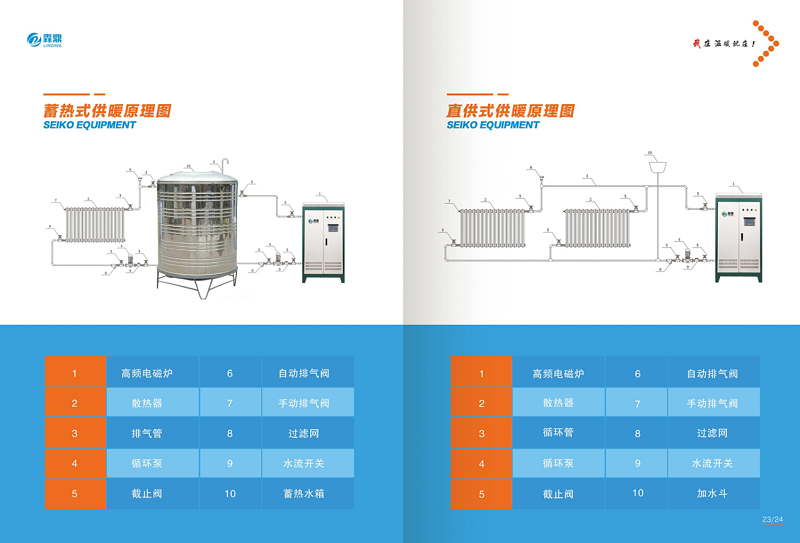

七、 系统工作原理图

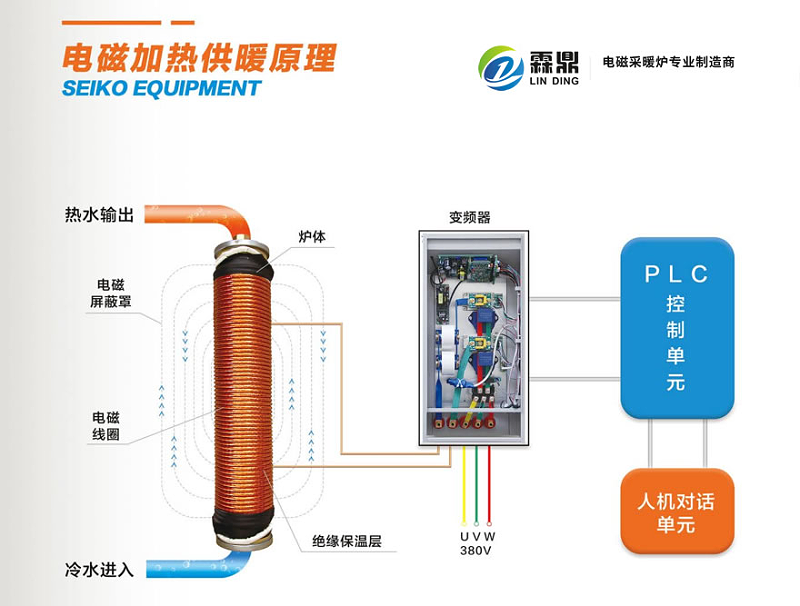

 电磁加热原理图




八、 霖鼎电磁采暖锅炉产品优势及性能


1、安全可靠

电磁感应加热的核心部件为水电分离,感应线圈和加热炉体无水电接触的隐患存在,加热时不产生明火,杜绝了漏电、火灾、爆炸等危险事件的可能发生,安全性大大提高。

2、热效率高

电磁采暖感应加热在20KHz频率下工作,热转换率高达98%以上,比火焰炉高30%-50% ,比电阻炉高20%-30%,加热温度高、时间短、单位时间产热量高,为目前市场上最为节能低耗的电加热设备之一。

3、操作使用方便

电磁采暖设备采用软启动开关方式,无大电流冲击,设备的主体是以电力半导体器件为核心构造的逆变器感应加热源,不用预热,采用PLC和电脑控制系统实现了时控和温控,可随时启动和关闭。不仅使用操作方便   而且也省时节能,完全实现了无人化管理。

4、无噪音污染

超音频环保,人体正常音频在15K-18KHz范围,高频感应频率达到20KHz,超出人体正常音频,故工作时无任何噪音污染,而且 20KHz以上的工作频率为最佳电、磁、热的转换频率。

5、不易结垢

电磁技术的水通过加热核心时,被磁力线切割,形成磁化水,磁化水具有不易结水垢的特性。

6、改善和保护环境

感应加热不产生诸如一氧化碳、二氧化碳、氧化硫等废气和烟尘,对外辐射热量小、噪音低、工作环境得以净化,空气环境得以保护。

7、产品使用寿命长、经久耐用

感应加热设备采用全数字锁相技术、PWM脉宽调制技术、PID闭环模糊控制理论进行适时、精确的自动化控制,实现了加热器恒功率输出和恒定的准谐振频率状态工作,确保设备的使用寿命和用户采暖效果,再加上选用纯进口功率模块,使得整机寿命长达 20年之久。


 linding(492)


九、 霖鼎电锅炉人机交互系统



这里详细介绍一下霖鼎电磁采暖锅炉的人机交互系统,PLC配备触摸屏显示器,使用起来操作十分方便

    1、画面清晰、直观、便于用户的操作。在人机界面里,用户可以与机器进行各种信息交流。

    2、在线模拟功能强。设备的运行状况,用户可以通过人机界面里,观察得一目了然。

    3、保密程度高,系统可以通过不同的权限,允许不同的人访问不同的程度登记。

    4、系统里面设有时钟和其他各种功能。用户根据自己的实际需求,对系统进行定时设置。预约设置后,系统即按照约定的时间段来进行工作。

    5、用户可以根据界面里的I/O,来查看设备的运行状态。

    6、用户可以通过各种故障记录,来对设备进行检查与维护。

7、设备在运行中,当一旦出现故障时,蜂鸣器会出现声响报警,并会在主页面的界面上出现滚动字幕,同时将该故障记录于报警记录中,以供检修人员检修与查询。用户也可以根据这些记录提示来帮助排除与分析故障原因。



十、 霖鼎金牌售后保障

霖鼎电磁采暖炉结构和电路设计全部采用模块化,后期维护和维修成本极低。实行整机2年免费维修,产品由太平洋保险公司承保,免除您的后顾之忧。
